CONDENSA INTERSTIZIALE
IN EDILIZIA
Guida Tecnica Professionale
Normative, Fisica del Fenomeno, Metodi di Calcolo,
Diagnosi, Patologie e Strategie di Prevenzione

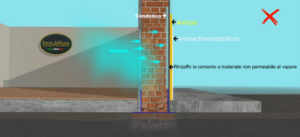

Fasi di una stratigrafia muraria con rivestimento esterno non permeabile al vapore acqueo

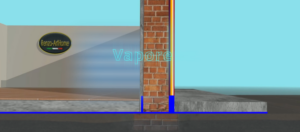

Vapore

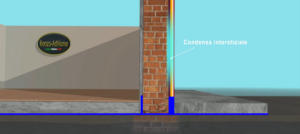

Condensa interstiziale
Efflorescenze dovute ai sali presenti
1. INTRODUZIONE
La condensa interstiziale rappresenta uno dei fenomeni più insidiosi e dannosi che possono verificarsi all’interno degli elementi costruttivi degli edifici. A differenza della condensa superficiale, facilmente individuabile, la condensa interstiziale si forma all’interno della stratigrafia delle pareti, delle coperture e dei solai, rimanendo nascosta fino a quando i danni non diventano evidenti e spesso irreversibili.
Il fenomeno si verifica quando il vapore acqueo presente nell’aria, migrando attraverso i materiali da costruzione per effetto della differenza di pressione parziale tra ambiente interno ed esterno, incontra strati a temperatura inferiore al punto di rugiada e condensa in forma liquida. Questo processo, apparentemente semplice, coinvolge complesse interazioni tra trasferimento di calore, diffusione del vapore acqueo, proprietà igroscopiche dei materiali e condizioni climatiche.
La presente guida tecnica fornisce una trattazione completa del fenomeno, dalle basi fisiche alle normative di riferimento, dai metodi di calcolo alle tecniche diagnostiche, dalle conseguenze patologiche alle strategie di prevenzione. L’obiettivo è fornire ai professionisti del settore edilizio gli strumenti conoscitivi necessari per progettare correttamente, diagnosticare accuratamente e risolvere efficacemente le problematiche legate alla condensa interstiziale.
2. QUADRO NORMATIVO
2.1 Normative Internazionali
2.1.1 EN ISO 13788:2012/2013
Lo standard europeo EN ISO 13788 costituisce il riferimento principale per la valutazione del rischio di condensa interstiziale in Europa. Recepito in Italia come UNI EN ISO 13788:2013, il documento stabilisce i metodi di calcolo per la verifica della temperatura superficiale interna (rischio muffe) e della condensa interstiziale mediante il metodo Glaser.
La norma si basa su un approccio stazionario semplificato che considera esclusivamente la diffusione del vapore acqueo, utilizzando medie mensili delle condizioni climatiche. Questa semplificazione, pur consentendo verifiche rapide e standardizzate, presenta limitazioni significative che ne restringono il campo di applicazione.
2.1.2 EN 15026:2007/2023
Per superare i limiti del metodo Glaser, la norma EN 15026 stabilisce i requisiti per la simulazione numerica del trasferimento accoppiato di calore e umidità mediante modelli dinamici. Questo approccio avanzato considera tutti i meccanismi di trasporto dell’umidità, inclusi il trasporto capillare, la pioggia battente, la radiazione solare e la condensa estiva.
La norma rappresenta lo standard di riferimento per software di simulazione igrotermica come WUFI (Fraunhofer IBP) e DELPHIN (TU Dresden), consentendo analisi accurate anche in condizioni complesse non gestibili con il metodo semplificato.
2.1.3 ASHRAE Standard 160-2021
Lo standard americano ASHRAE 160-2021 definisce criteri prestazionali per il controllo dell’umidità negli edifici. Tra i requisiti principali, stabilisce che l’umidità relativa interna non debba superare il 70% e introduce il concetto di mold index predittivo per la valutazione del rischio di crescita di muffe.
Un criterio particolarmente importante è quello dei 30 giorni: l’umidità relativa media superficiale non deve superare l’80% per periodi continuativi quando la temperatura è compresa tra 5°C e 40°C.
2.1.4 DIN 4108-3:2024-03
La normativa tedesca DIN 4108-3, nella sua versione più recente di marzo 2024, rappresenta uno dei riferimenti tecnici più avanzati in Europa per la protezione dall’umidità in condizioni climatiche (Klimabedingter Feuchteschutz). Il documento integra sia il metodo Glaser sia le simulazioni dinamiche, fornendo criteri specifici per diverse tipologie costruttive.
2.1.5 BS 5250
Il Code of Practice britannico BS 5250 stabilisce che l’umidità relativa sulle superfici interne non debba superare l’80% come media del mese più freddo, e che l’eventuale condensa interstiziale accumulata durante l’inverno debba completamente evaporare durante la stagione estiva.
2.2 Normativa Italiana
2.2.1 DM 26 giugno 2015 – Decreto Requisiti Minimi
Il Decreto Requisiti Minimi, all’articolo 2.3 comma 2, prescrive la verifica dell’assenza del rischio di formazione di muffe e di condensazioni interstiziali secondo la norma UNI EN ISO 13788. Questa disposizione rende obbligatoria la verifica igrotermica per tutti i nuovi edifici e per le ristrutturazioni importanti.
2.2.2 FAQ 3.11 – Chiarimento Ministeriale (Dicembre 2018)
Un chiarimento fondamentale è stato fornito dalla FAQ 3.11 del dicembre 2018, che specifica il concetto di “assenza di condensazione”. Secondo l’interpretazione ministeriale, tale requisito si intende soddisfatto quando la quantità di condensa eventualmente formatasi non supera il limite ammissibile definito dalla norma e, soprattutto, quando non permane alcun residuo di condensa al termine del ciclo annuale.
Questa interpretazione, recepita da diverse regioni tra cui Lombardia (DGR 967/2015), Trento e Bolzano, accetta di fatto la formazione di condensa stagionale a condizione che sia completamente rievaporabile.
3. FISICA DEL FENOMENO
3.1 Fondamenti del Trasporto di Vapore Acqueo
Il trasporto del vapore acqueo attraverso i materiali da costruzione è governato dalla differenza di pressione parziale del vapore tra i due ambienti separati dall’elemento costruttivo. In condizioni invernali tipiche, la pressione parziale del vapore all’interno dell’edificio è superiore a quella esterna, generando un flusso di vapore dall’interno verso l’esterno.
3.1.1 Legge di Fick per la Diffusione del Vapore
La prima legge di Fick descrive il flusso diffusivo del vapore acqueo in regime stazionario:
gᵥ = -δ · (dp/dx)
dove gᵥ è la densità di flusso di vapore [kg/(m²·s)], δ è la permeabilità al vapore del materiale [kg/(m·s·Pa)], e dp/dx è il gradiente di pressione parziale del vapore [Pa/m].
Per i materiali porosi, la formula viene modificata introducendo il fattore di resistenza alla diffusione del vapore µ:
gᵥ = -(δ/µ) · (dp/dx) = -(δ/sₐ) · Δp
dove sₐ è lo spessore d’aria equivalente e Δp la differenza di pressione parziale attraverso lo strato.
3.1.2 Punto di Rugiada
Il punto di rugiada (Dew Point Temperature) è la temperatura alla quale il vapore acqueo presente nell’aria condensa in forma liquida. Il calcolo può essere effettuato mediante la formula di Magnus, con accuratezza di ±0.1°C conforme agli standard ASHRAE:
Tₐ = (b · α) / (a – α)
dove α = ln(RH/100) + (a · T)/(b + T), con le costanti a = 17.27 e b = 237.7°C.
3.1.3 Equazione di Clausius-Clapeyron
La relazione tra temperatura e pressione di saturazione del vapore acqueo è descritta dall’equazione di Clausius-Clapeyron:
eₛ = e₀ · exp[L/Rᵥ · (1/T₀ – 1/T)]
dove T₀ = 273.15 K, e₀ = 0.6113 kPa, L è il calore latente di vaporizzazione e Rᵥ la costante dei gas per il vapore acqueo.
Un aspetto fondamentale di questa relazione è che la pressione di saturazione aumenta di circa il 7% per ogni grado Celsius di incremento della temperatura. Questo principio è cruciale per comprendere sia i meccanismi di condensazione sia gli effetti dei cambiamenti climatici sul comportamento igrotermico degli edifici.
3.2 Parametri Fisici Fondamentali
3.2.1 Fattore µ (Resistenza alla Diffusione)
Il fattore µ (mu-value) è un parametro adimensionale che esprime la resistenza alla diffusione del vapore acqueo di un materiale rispetto a uno strato d’aria ferma di pari spessore. È una proprietà intrinseca del materiale, indipendente dallo spessore.
| Materiale | Fattore µ |
| Aria | 1 |
| Lana minerale | 1 |
| Fibra di legno | 2 |
| Mattoni | 5 |
| Cartongesso | 10 |
| Legno massello | 50 |
| Calcestruzzo | 50-100 |
| EPS (polistirene espanso) | 50 |
| Film polietilene | 100.000 |
3.2.2 Valore sₐ (Spessore d’Aria Equivalente)
Il valore sₐ rappresenta lo spessore di uno strato d’aria ferma che offre la stessa resistenza alla diffusione del vapore del materiale considerato. Si calcola come:
sₐ = µ × s
dove s è lo spessore del materiale in metri. La classificazione dei materiali secondo il valore sₐ distingue tra freni al vapore (sₐ ≥ 10 m) e barriere al vapore (sₐ ≥ 1000 m).
3.2.3 Principio Progettuale Fondamentale

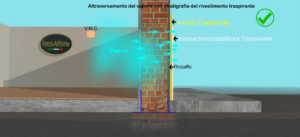

Il principio base della progettazione igrotermica prevede che i materiali ad alta resistenza alla diffusione del vapore (alto sₐ) siano posizionati sul lato caldo della costruzione, mentre i materiali a bassa resistenza (basso sₐ) sul lato freddo. Il rapporto raccomandato è:
sₐ esterno / sₐ interno ≤ 1:5
Questa configurazione garantisce che il vapore, una volta entrato nella stratigrafia, possa fuoriuscire facilmente verso l’esterno senza incontrare barriere che ne causino l’accumulo.
4. METODO DI GLASER
4.1 Origine e Sviluppo
Il metodo di Glaser, sviluppato dall’omonimo ricercatore tedesco alla fine degli anni ’50, rappresenta ancora oggi lo strumento di verifica standardizzato per la condensa interstiziale secondo la norma EN ISO 13788. Nonostante i suoi limiti, rimane ampiamente utilizzato per la sua semplicità applicativa e per la possibilità di eseguire verifiche rapide.
4.2 Assunzioni del Modello
Il metodo si basa su dieci assunzioni fondamentali che ne definiscono sia l’ambito di applicazione sia i limiti:
- I trasporti termico e di umidità sono indipendenti e avvengono in regime stazionario
- L’umidità è trasportata esclusivamente per diffusione del vapore (legge di Fick)
- Il trasferimento di calore avviene per sola conduzione (legge di Fourier)
- Non si considera migrazione di acqua in fase liquida
- La condensazione avviene esclusivamente sulle interfacce tra strati
- La conducibilità termica è indipendente dal contenuto di umidità
- Il trasporto capillare e liquido è trascurato
- La convezione dell’aria è trascurata
- Il trasferimento di umidità è monodimensionale
- Le condizioni al contorno sono costanti per periodi mensili
4.3 Procedura di Calcolo

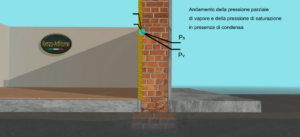

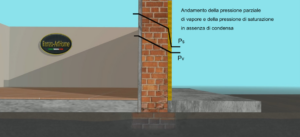

La verifica secondo il metodo Glaser segue una sequenza logica: definizione della stratigrafia con le proprietà termiche e igroscopiche di ciascuno strato; calcolo del profilo di temperatura attraverso la parete; determinazione della pressione di vapore di saturazione in corrispondenza di ciascuna interfaccia; calcolo del profilo di pressione parziale del vapore; verifica di condensa nei punti in cui la pressione parziale supera quella di saturazione.
4.4 Limitazioni Critiche
Il metodo presenta limitazioni significative che ne restringono l’applicabilità:
- Considera il flusso di vapore unidirezionale (interno→esterno), non contemplando l’inversione estiva
- Omette l’apporto di umidità da pioggia battente (driving rain)
- Non considera l’assorbimento e la porosità dei materiali
- Ignora la capacità di stoccaggio igroscopico dei materiali
- Penalizza i materiali con elevata capacità di accumulo dell’umidità
- Il regime stazionario è inadeguato per eventi brevi o variazioni orarie
5. SIMULAZIONI IGROTERMICHE DINAMICHE
5.1 WUFI (Wärme und Feuchte Instationär)
Il software WUFI, sviluppato dal Fraunhofer Institute for Building Physics (IBP) in Germania negli anni ’90 sotto la guida del Dr. Hartwig Künzel e del Prof. Krus, rappresenta lo standard mondiale per le simulazioni igrotermiche dinamiche. La versione attuale, WUFI Pro 7.0 (2025), offre un’interfaccia completamente ridisegnata e nuove funzionalità avanzate.
5.1.1 Caratteristiche Principali
WUFI esegue simulazioni dinamiche accoppiate di calore e umidità, considerando tutti i meccanismi di trasporto rilevanti: umidità incorporata nei materiali durante la costruzione, pioggia battente, radiazione solare, emissione di onde lunghe, trasporto capillare e condensa estiva. L’analisi viene condotta con passo temporale orario anziché mensile, consentendo una rappresentazione accurata delle condizioni reali.
Il software è stato validato a livello mondiale attraverso misure outdoor presso il centro di ricerca di Holzkirchen e test di laboratorio, rappresentando il riferimento per la norma DIN EN 15026.
5.2 DELPHIN
Sviluppato dalla Technische Universität Dresden, DELPHIN offre simulazioni 1D, 2D e 3D asimmetriche del trasporto accoppiato di calore, aria, umidità, inquinanti e sali. Il software utilizza un integratore temporale adattivo che ottimizza i tempi di calcolo.
DELPHIN è stato completamente validato secondo i benchmark HAMSTAD (Heat, Air and Moisture Standardisation), che comprendono 5 casi test standardizzati per la validazione dei software HAM.
5.3 Altri Software
Tra gli altri strumenti disponibili si segnalano HAM-Tools (piattaforma open source basata su COMSOL Multiphysics e MatLab) e hygIRC (sviluppato dal National Research Council Canada). Confronti tra i diversi software mostrano un eccellente accordo nel calcolo delle temperature, con lievi differenze nell’umidità relativa.
6. PONTI TERMICI
6.1 Definizione e Tipologie
Un ponte termico è un’area o componente dell’involucro edilizio caratterizzata da una conducibilità termica superiore a quella dei materiali circostanti. Le principali tipologie sono:
- Ponti termici ripetitivi: pattern regolari come tiranti in muratura, travetti, montanti
- Ponti termici non ripetitivi: elementi periodici come spallette di finestre e porte, botole
- Ponti termici geometrici: causati dalla geometria dell’edificio come angoli e giunzioni
6.2 Conseguenze
I ponti termici possono causare perdite di calore fino al 30% del totale, riduzione della temperatura superficiale interna con conseguente rischio di condensa, accumulo di umidità interstiziale, crescita di muffe, marciume del legno e corrosione dei metalli. Il rilevamento viene effettuato mediante termografia IR passiva secondo ISO e modelli computazionali 2D/3D.
7. MODELLI DI CRESCITA DELLE MUFFE
7.1 VTT Mould Index Model
Il modello VTT, sviluppato dal VTT Technical Research Centre of Finland in collaborazione con la Tampere University, rappresenta lo standard per la previsione della crescita di muffe sulle superfici edilizie. Il modello matematico-empirico è stato validato sperimentalmente su numerosi substrati.
7.1.1 Scala dell’Indice di Muffa (MI)
| Indice MI | Descrizione |
| 0 | Nessuna crescita |
| 1 | Crescita iniziale (visibile solo al microscopio) |
| 2 | Crescita moderata (copertura <10% al microscopio) |
| 3 | Crescita visibile a occhio nudo (copertura <10%) |
| 4 | Crescita visibile (copertura 10-50%) |
| 5 | Crescita abbondante (copertura >50%) |
| 6 | Crescita molto intensa (copertura 100%) |
7.1.2 Condizioni di Crescita
La crescita delle muffe è favorita da temperature comprese tra 0°C e 50°C e umidità relativa superiore all’80-95% (a seconda della specie e del substrato). La crescita si arresta per temperature inferiori a 0°C o superiori a 50°C, e per umidità relativa inferiore all’80-85%. Il modello considera anche il declino della popolazione fungina durante i periodi secchi o freddi.
L’integrazione del modello VTT in WUFI avviene attraverso l’add-on WUFI FinMould, che applica automaticamente i criteri di rischio ai risultati delle simulazioni.
8. ISOLAMENTO INTERNO DEGLI EDIFICI ESISTENTI
8.1 Problematiche Specifiche
L’isolamento interno delle pareti (Internal Wall Insulation – IWI) presenta criticità igrotermiche specifiche. Come evidenziato dal rapporto DESNZ DEEP del 2024 (UK), l’installazione di isolamento interno comporta sempre un aumento del rischio legato all’umidità. La parete esistente, isolata dal calore interno, raggiunge temperature più basse, con conseguente aumento dell’umidità relativa nelle interfacce tra i materiali.
8.2 Fattori di Rischio
I principali fattori che influenzano il rischio igrotermico negli interventi di isolamento interno sono:
- Esposizione alla pioggia battente: pareti esposte a precipitazioni intense sono più vulnerabili
- Spessore della parete: pareti sottili mostrano maggiore sensibilità
- Gap d’aria: l’approccio dot-and-dab con intercapedine rappresenta il massimo rischio
- Tipo di isolante: materiali impermeabili al vapore (EPS) vs permeabili (fibra legno, silicato calcio)
8.3 Raccomandazioni per Edifici Storici
Le linee guida britanniche (Historic England, PAS2035, BEIS) raccomandano un approccio conservativo con target di trasmittanza U intorno a 0.8 W/m²K anziché i valori più spinti (0.3 W/m²K) tipici delle nuove costruzioni. I sistemi permeabili al vapore presentano rischi minori, mentre i trattamenti idrofobici sulle costruzioni tradizionali sono sconsigliati. Le valutazioni igrotermiche mediante WUFI sono quasi sempre necessarie.
8.4 Materiali Capillary-Active
Per l’isolamento interno degli edifici storici si raccomandano materiali capillary-active come il silicato di calcio, il calcestruzzo aerato autoclavato (AAC), la fibra di legno e la perlite. Questi materiali, grazie all’alta capacità capillare e igroscopica, assorbono l’umidità da condensa, la trasportano per capillarità verso la superficie interna e ne permettono l’evaporazione verso l’ambiente.
Il silicato di calcio, in particolare, può assorbire fino a 4.7 volte il proprio peso in acqua, presenta un pH alcalino che inibisce naturalmente la crescita delle muffe e, grazie all’ottimizzazione della struttura tobermorite con micropori inferiori a 10⁻⁸ m, garantisce un’elevata capacità di trasporto capillare.
9. MEMBRANE INTELLIGENTI (SMART VAPOR RETARDERS)
9.1 Principio di Funzionamento
Le membrane intelligenti a permeanza variabile rappresentano un’evoluzione tecnologica che supera i limiti delle tradizionali barriere al vapore. La loro caratteristica distintiva è la capacità di modificare la propria resistenza alla diffusione del vapore in funzione dell’umidità relativa ambiente: alta resistenza in inverno (ambiente secco, UR<70%), bassa resistenza in estate (ambiente umido, UR>80%).
Questo comportamento adattivo è ottenuto mediante strutture molecolari che si aprono o chiudono in risposta all’umidità assorbita. In inverno, la struttura chiusa previene la diffusione del vapore verso l’esterno freddo; in estate, la struttura aperta permette l’asciugatura verso l’interno, consentendo la dissipazione dell’eventuale umidità accumulata.
9.2 Prodotti Principali
9.2.1 Pro Clima INTELLO PLUS
Leader di mercato nel settore, INTELLO PLUS offre una variazione di permeanza superiore a 100 volte: in condizioni secche (UR<70%) presenta un valore sₐ superiore a 25 m (<0.13 perm), mentre in condizioni umide (UR>80%) scende a sₐ = 0.25 m (13 perm). Il prodotto è certificato ETA-18/1146 e ICC-ES ESR-4854 (conforme AC528).
9.2.2 CertainTeed MemBrain
Membrana a permeanza variabile che passa da ≤1 perm in condizioni secche a 10 perm in condizioni umide, con un fattore di variazione di circa 10x.
9.2.3 SIGA Majrex 200
Utilizza la tecnologia Hygrobrid® con comportamento unidirezionale, offrendo permeanza tra 0.23 e 0.68 perm con caratteristiche direzionali.
10. CONDENSA ESTIVA E SOLAR VAPOR DRIVE
10.1 Meccanismo del Reverse Vapor Drive
La condensa estiva, fenomeno non contemplato dal metodo Glaser, si verifica quando il movimento del vapore si inverte rispetto alla direzione invernale tipica. Il meccanismo è innescato dal riscaldamento solare di rivestimenti esterni assorbenti (mattoni, stucco, pietra): la pioggia assorbita dal materiale, riscaldata dal sole, evapora generando un’alta pressione di vapore che spinge l’umidità verso l’interno dell’edificio. Se il vapore raggiunge una superficie interna fredda (tipicamente per effetto dell’aria condizionata), condensa.
10.2 Caso Studio: Zaring Homes
Un caso emblematico si verificò negli anni ’90 a Cincinnati (USA), dove il costruttore Zaring Homes dovette affrontare un fallimento spettacolare con responsabilità stimate tra 20 e 50 milioni di dollari. Centinaia di abitazioni presentarono gravi problemi di condensa, con costi di riparazione di 60-70 mila dollari per unità. La causa fu identificata nell’uso di barriere al vapore in polietilene posizionate sul lato interno, in combinazione con l’uso intensivo dell’aria condizionata.
10.3 Problematica delle Barriere Vapore Interne
Le barriere al vapore interne, concepite da Tyler Stewart Rogers nel 1938 per climi freddi, non prevedevano l’uso dell’aria condizionata che genera superfici fredde all’interno durante l’estate. In questa configurazione, la barriera impedisce l’asciugatura verso l’interno in estate, intrappolando l’umidità proveniente dal solar vapor drive.
10.4 Soluzioni Progettuali
Le strategie per prevenire la condensa estiva includono: rain screen design con cavità ventilata; membrane WRB/Air Barrier altamente permeabili al vapore; evitare barriere vapore esterne che intrappolino l’umidità; evitare barriere vapore di Classe I (polietilene) con rivestimenti ad alta capacità di accumulo (reservoir claddings come mattoni, stucco, pietra manufatta); utilizzare smart vapor retarders per l’adattamento stagionale automatico.
11. PERDITE D’ARIA E TRASPORTO CONVETTIVO
11.1 Importanza del Controllo del Flusso d’Aria
Le perdite d’aria rappresentano un meccanismo di trasporto dell’umidità spesso sottovalutato ma potenzialmente molto più significativo della diffusione del vapore: l’aria può trasportare umidità da 10 a 100 volte più velocemente rispetto alla diffusione attraverso i materiali. Si stima che il 30-50% del consumo energetico degli edifici ben isolati sia attribuibile alle perdite d’aria.
11.2 Forze Motrici
I meccanismi che generano infiltrazione ed exfiltrazione d’aria sono tre:
- Stack effect (effetto camino): la differenza di temperatura tra interno ed esterno genera una differenza di densità dell’aria
- Vento: crea pressione positiva sul lato sopravento e negativa su quello sottovento
- Sistemi HVAC: possono pressurizzare o depressurizzare l’edificio
11.3 Conseguenze Igrotermiche
In inverno, l’exfiltrazione di aria calda e umida attraverso discontinuità dell’involucro provoca condensa all’interno delle pareti fredde. In estate, l’infiltrazione di aria calda e umida può causare condensa sulle superfici interne raffreddate dall’aria condizionata. In entrambi i casi, le conseguenze includono crescita di muffe, marciume del legno, corrosione e riduzione dell’efficacia dell’isolamento termico.
11.4 Air Barrier System
La soluzione è costituita da un sistema di barriera all’aria continuo, resistente, rigido, durevole e impermeabile all’aria. Gli standard ASHRAE 90.1 e IECC stabiliscono una permeanza all’aria massima di 0.02 L/s·m² alla pressione di 75 Pa. La verifica viene eseguita mediante blower door test (fan pressurization technique).
Lo standard Passivhaus richiede un valore n50 < 0.6 ricambi d’aria all’ora alla pressione di 50 Pa, mentre diverse normative europee (UK, Francia, Portogallo, Danimarca, Irlanda) rendono obbligatorio il test per determinate categorie di edifici.
12. CAMBIAMENTI CLIMATICI E RISCHIO UMIDITÀ
12.1 Impatto sulle Prestazioni Igrotermiche
I cambiamenti climatici stanno modificando significativamente le condizioni al contorno per la progettazione igrotermica degli edifici. L’aumento delle temperature incrementa la capacità dell’aria di trattenere vapore acqueo secondo l’equazione di Clausius-Clapeyron (+7% per ogni °C), mentre gli eventi di pioggia intensa diventano più frequenti.
Studi recenti mostrano una variabilità dell’umidità relativa con aumenti fino all’8% in alcune città e diminuzioni del 2% in altre. Sopra il 50° parallelo si osserva un aumento generalizzato del rischio di crescita di muffe.
12.2 Necessità di Dati Climatici Futuri
La progettazione resiliente richiede l’utilizzo di file climatici appropriati: Typical Meteorological Years (TMY) secondo EN ISO 15927-4 per condizioni tipiche, Extreme Meteorological Years (XMY) per eventi estremi, e Hygrothermal Reference Years (HRY) specifici per l’analisi dell’umidità. I dati orari sono essenziali per simulazioni accurate.
12.3 Implicazioni Progettuali
I codici edilizi basati esclusivamente su dati climatici storici risultano inadeguati per garantire prestazioni a lungo termine. È necessario considerare scenari climatici futuri (es. RCP 8.5), eseguire simulazioni dinamiche per i casi complessi e adottare approcci probabilistici per gestire le incertezze. Il microclima urbano amplifica ulteriormente i rischi: +17% temperature estive, -25% velocità del vento, con aumenti del contenuto di umidità fino al 61% in condizioni estreme.
13. DANNI DA GELO-DISGELO (FREEZE-THAW)
13.1 Meccanismo
Il danno da gelo-disgelo è causato dall’espansione dell’acqua durante la transizione di fase da liquido a solido, pari a circa il 9% del volume. I cicli ripetuti di congelamento e scongelamento generano pressioni interne nei materiali porosi che progressivamente inducono fratture, sfaldamento (spalling), crepe e distacco di superfici.
13.2 Fattori di Rischio
I materiali più vulnerabili sono le murature (mattoni, pietre, malte), il calcestruzzo (specialmente giunti e bordi) e il legno quando il contenuto di umidità supera il 30%. Il rischio dipende dal superamento del grado critico di saturazione (Scrit), dalla frequenza dei cicli termici intorno a 0°C, dalla porosità e permeabilità del materiale e, nel caso del calcestruzzo, dallo spessore di copriferro.
13.3 Relazione con l’Isolamento Interno
L’isolamento interno può aumentare il rischio di danni da gelo-disgelo nelle murature esistenti, poiché riduce la temperatura della parete esterna. Tuttavia, la correlazione diretta è contestata da alcuni esperti che osservano come gli angoli esterni degli edifici (mai riscaldati) mostrino condizioni simili senza necessariamente presentare danni. Studi del CMHC (Canada) non hanno evidenziato effetti avversi significativi in campo.
La prevenzione richiede una gestione accurata dell’acqua (grondaie, pluviali, drenaggio), l’uso di materiali appropriati (mattoni Grade SW per condizioni severe), calcestruzzo con basso rapporto acqua/cemento e aria inglobata (4%+ volume), e il controllo dell’umidità per mantenere i materiali sotto la saturazione critica.
14. UMIDITÀ NEL LEGNO E MARCIUME
14.1 Soglie Critiche del Contenuto di Umidità
| Condizione | Contenuto Umidità (MC) |
| Legno stagionato in servizio | 8-14% |
| Fiber Saturation Point (FSP) | 28-30% |
| Soglia sicurezza marciume | >20% |
| Crescita attiva funghi | >28-30% |
| MC ottimale funghi | 40-80% |
14.2 Condizioni di Crescita dei Funghi
I funghi del marciume richiedono umidità (MC >20-30%), temperatura (ottimale 17-38°C, inibizione sotto 0°C o sopra 50°C), ossigeno (il legno sommerso è protetto) e tempo (mesi per la colonizzazione a MC marginale). I principali tipi sono: dry rot (Serpula lacrymans), che richiede MC 28-30% iniziale ma può trasportare acqua; wet rot, che richiede MC 50-60%; white rot, che degrada la lignina.
14.3 Conseguenze Strutturali
La perdita di resistenza meccanica è drammatica: una perdita di massa del 10% comporta una riduzione della resistenza strutturale fino all’80%. Il decadimento incipiente, difficile da rilevare, è già dannoso, mentre il decadimento avanzato comporta la perdita quasi totale della capacità portante.
14.4 Prevenzione e Rilevamento
La prevenzione richiede il mantenimento del MC sotto il 20% (preferibilmente 16-18%), ventilazione adeguata, protezione da pioggia, condensa e umidità del suolo, barriere al vapore correttamente posizionate e uso di legno trattato o naturalmente durevole. Il rilevamento avviene mediante moisture meter, ispezione visiva, stress wave testing e shigometer.
15. CORROSIONE DELLE ARMATURE NEL CALCESTRUZZO
15.1 Meccanismo Elettrochimico
La corrosione delle armature è un processo elettrochimico in cui il calcestruzzo funge da elettrolita. All’anodo avviene l’ossidazione del ferro (Fe → Fe²⁺ + 2e⁻), mentre al catodo la riduzione dell’ossigeno (O₂ + 2H₂O + 4e⁻ → 4OH⁻). I prodotti di corrosione (ruggine) occupano un volume da 6 a 10 volte superiore al ferro originale, generando pressioni che causano fessurazioni e spalling del copriferro.
15.2 Cause di Iniziazione
15.2.1 Carbonatazione
La reazione del CO₂ atmosferico con l’idrossido di calcio (CO₂ + Ca(OH)₂ → CaCO₃ + H₂O) riduce il pH del calcestruzzo da 12-13 a circa 8.5, distruggendo il film passivo che protegge l’acciaio. La velocità di avanzamento può raggiungere 0.04 pollici/anno in calcestruzzo di alta qualità, ed è favorita da alto rapporto acqua/cemento, basso contenuto di cemento e breve stagionatura.
15.2.2 Cloruri
La penetrazione di ioni cloruro (da sali disgelanti o ambiente marino) può innescare la corrosione quando la concentrazione supera la soglia critica: 7000-8000 ppm nel calcestruzzo sano (pH 12-13), ma solo 100 ppm o meno nel calcestruzzo carbonatato (pH 10-11).
15.3 Ruolo dell’Umidità
L’umidità relativa del calcestruzzo influenza sia la velocità di carbonatazione sia quella di corrosione. Per UR <75% la carbonatazione è rallentata (pori secchi limitano la diffusione del CO₂), per UR >75% i pori pieni d’acqua limitano ugualmente la penetrazione. La corrosione è massima per UR 75-95%, dove coesistono elettrolita sufficiente e disponibilità di ossigeno. Il calcestruzzo saturo d’acqua limita la corrosione per carenza di ossigeno.
15.4 Prevenzione e Monitoraggio
La prevenzione richiede calcestruzzo a bassa permeabilità (basso w/c ratio), copriferro adeguato (>25 mm), alta resistività, inibitori di corrosione e rivestimenti protettivi. Il monitoraggio si effettua mediante half-cell potential (HCP) per la probabilità di corrosione, linear polarization resistance (LPR) per la velocità, resistività elettrica per le condizioni dell’elettrolita, e test alla fenolftaleina per la profondità di carbonatazione.
16. EFFETTI SANITARI DELL’UMIDITÀ E DELLE MUFFE
16.1 Linee Guida WHO (2009)
Le linee guida dell’Organizzazione Mondiale della Sanità identificano l’umidità e le muffe negli edifici come fattori di rischio significativi per la salute respiratoria. Studi epidemiologici indicano che circa il 50% delle abitazioni negli USA mostra evidenze di problemi di umidità o presenza di muffe.
16.2 Effetti sulla Salute
Gli effetti documentati includono:
- Asma: evidenza quasi sufficiente per la causalità nell’exacerbazione, evidenza forte per lo sviluppo
- Sintomi respiratori: tosse, respiro sibilante, dispnea, sintomi del tratto superiore
- Rinite allergica e rinocongiuntivite
- Bronchite e infezioni respiratorie
- Eczema (dermatite atopica)
16.3 Meccanismi
Gli effetti possono essere allergici (sensibilizzazione a spore e allergeni fungini) o non allergici (irritazione, infiammazione, immunosoppressione). Contribuiscono anche i composti organici volatili microbici (MVOC), le endotossine e le micotossine. Studi mostrano effetti anche in assenza di sensibilizzazione allergica documentata.
16.4 Popolazioni Vulnerabili
I gruppi più a rischio sono i bambini (in particolare per lo sviluppo dell’asma), le persone con asma preesistente, gli individui immunocompromessi e gli anziani. Anche gli acari della polvere, che prosperano in ambienti umidi (UR >50%), contribuiscono allo sviluppo e all’exacerbazione dell’asma.
16.5 Efficacia degli Interventi
Studi di intervento dimostrano che la remediation dell’umidità riduce i sintomi asmatici nei bambini. Il programma Breathe-Easy Homes ha documentato un aumento dei giorni liberi da asma da 8.6 a 12.4 per periodo di due settimane, e una riduzione delle visite urgenti dal 62% al 21%.
17. METODI DIAGNOSTICI
17.1 Termografia a Infrarossi
La termografia IR rileva le differenze di temperatura superficiale che possono indicare la presenza di umidità: le aree umide presentano generalmente temperature inferiori per effetto dell’evaporazione. Le limitazioni includono la rilevazione della sola umidità che influenza la temperatura superficiale (non l’umidità profonda) e la necessità di condizioni ideali (differenza termica significativa, superfici ad alta emissività). È sempre necessaria la conferma mediante moisture meter.
17.2 Moisture Meters
17.2.1 A Resistenza/Conduttività
Utilizzano due sonde per misurare la resistenza elettrica tra i punti di contatto. Economici ma con penetrazione solo superficiale, sono inadeguati per diagnosi professionali.
17.2.2 A Capacitanza
Utilizzano un singolo elettrodo e misurano la capacità del materiale di immagazzinare energia. Offrono penetrazione maggiore rispetto ai resistivi ma presentano ancora limitazioni di profondità.
17.2.3 A Microonde
Impiegano sensori a microonde con campo magnetico alternato per misurare le proprietà dielettriche del materiale. Non distruttivi, con penetrazione profonda, ma costosi e richiedono calibrazione specifica per materiale.
17.3 Analisi Gravimetrica
Considerata il gold standard, prevede l’estrazione di un campione, la pesatura, l’essiccazione e la ripesatura. La formula è MC% = (peso umido – peso secco) / peso secco × 100. Offre la massima accuratezza ma è distruttiva e richiede tempo (ore). Il costo delle bilance di precisione è tra 1500 e 5000 sterline.
17.4 Metodo al Carburo
Prevede la reazione del campione con carburo di calcio che produce gas in quantità proporzionale al contenuto di umidità. Rapido (3-5 minuti) e portatile, non distingue però tra umidità del suolo e igroscopica, ed è meno accurato del gravimetrico.
17.5 Igrometri
Misurano l’umidità relativa dell’aria e il punto di rugiada. I tipi principali sono capacitivi (più comuni, economici, accuratezza ±3% RH), resistivi (meno sensibili, richiedono compensazione termica) e gravimetrici (massima accuratezza, solo laboratorio). È necessaria calibrazione regolare, tipicamente annuale.
18. CONSEGUENZE PATOLOGICHE
18.1 Danni Strutturali
La condensa interstiziale può causare marciume dei componenti lignei con riduzione della capacità portante, corrosione degli elementi metallici (armature, connettori, fissaggi), degradazione delle murature per cicli gelo-disgelo e danni da sali. L’espansione del 9% dell’acqua durante il congelamento genera fratture progressive.
18.2 Degrado delle Prestazioni Termiche
L’umidità aumenta la conducibilità termica degli isolanti, riducendo drasticamente la resistenza termica dell’involucro. Le conseguenze sono perdite di calore maggiori, aumento dei consumi energetici e formazione di ponti termici localizzati.
18.3 Rischi Sanitari
La crescita di muffe e funghi in ambiente ideale (UR >80%, T 5-40°C) deteriora la qualità dell’aria interna con rischi per la salute respiratoria. Si aggiunge la proliferazione di batteri e acari della polvere.
18.4 Danni Estetici e Funzionali
I segni visibili includono macchie, aloni, efflorescenze saline, distacco di intonaci, rigonfiamento delle pitture, deformazione delle finiture e odori persistenti di muffa.
18.5 Criticità negli Edifici Storici
I materiali tradizionali (calce, pietra, legno) sono progettati per “respirare”: l’isolamento moderno con barriere al vapore può interrompere questo equilibrio igrico naturale. I danni da sali (cristallizzazione, subflorescenze) vengono accelerati, con degradi potenzialmente irreversibili delle finiture storiche.
19. STRATEGIE DI PREVENZIONE E CONTROLLO
19.1 Principi Progettuali (UNI EN ISO 13788)
La norma indica cinque principi fondamentali:
- Ottenere basse pressioni di vapore mediante ventilazione e riduzione della produzione interna di umidità
- Posizionare materiali ad alta resistenza al vapore sul lato caldo
- Posizionare materiali a bassa resistenza al vapore o cavità ventilate sul lato freddo
- Posizionare materiali a bassa resistenza termica sul lato caldo
- Posizionare materiali ad alta resistenza termica sul lato freddo
19.2 Soluzioni Tecniche
Le principali soluzioni tecniche comprendono: barriere e freni al vapore correttamente posizionati sul lato caldo; membrane traspiranti sul lato esterno per permettere l’asciugatura; isolamento continuo per evitare ponti termici; cavità ventilate dove appropriato; materiali igroscopici per l’effetto buffer; smart vapor retarders per l’adattamento stagionale; sistemi capillary-active per edifici storici; air barrier system continuo per il controllo delle perdite d’aria.
19.3 Verifiche Obbligatorie in Italia
Per le nuove costruzioni e le ristrutturazioni dell’involucro opaco è obbligatoria la verifica igrotermica secondo UNI EN ISO 13788 o, per i casi complessi, secondo UNI EN 15026. I software più utilizzati sono PAN (ANIT), IRIS per i ponti termici, WUFI e Condensa 13788.
19.4 Controllo dell’Umidità Interna
Il controllo dell’umidità interna richiede ventilazione meccanica controllata (VMC), deumidificazione quando necessario, limitazione della produzione di umidità (cucina, bagno, asciugatura), mantenimento dell’umidità relativa tra 25-35% in inverno e sotto il 60% in estate.
20.1 Norme Tecniche
- UNI EN ISO 13788:2013 – Prestazione igrotermica dei componenti e degli elementi per edilizia
- EN 15026:2007/2023 – Simulazione numerica del trasferimento di calore e umidità
- ASHRAE Standard 160-2021 – Criteria for Moisture-Control Design Analysis
- DIN 4108-3:2024-03 – Klimabedingter Feuchteschutz
- BS 5250 – Code of Practice for Control of Condensation
- DM 26/06/2015 – Decreto Requisiti Minimi
20.2 Istituti di Ricerca
- Fraunhofer Institute for Building Physics (IBP) – Germania – wufi.de
- Building Research Establishment (BRE) – UK
- VTT Technical Research Centre of Finland
- Tampere University – Building Physics
- National Research Council Canada (NRC)
- ANIT – Associazione Nazionale Isolamento Termico e acustico
20.3 Pubblicazioni Scientifiche
- Journal of Building Physics (2009) – Hygrothermal properties applied in numerical simulation
- Building Simulation (2025) – Interstitial condensation analysis and moisture control
- Energy Procedia (2015) – Viitanen et al. – Mold Risk Classification
- Wood Science and Technology (1999) – Hukka & Viitanen – Mathematical model of mould growth
- WHO Guidelines for Indoor Air Quality: Dampness and Mould (2009)
20.4 Documenti Tecnici
- BEIS (UK) – Retrofit Internal Wall Insulation Guide to Best Practice (2021)
- DESNZ DEEP Report 6.03 – Moisture Risk from Internal Wall Insulation (2024)
- Historic England – Internal Wall Insulation guidance
- Building Science Corporation – BSD-114 Interior Insulation Retrofits
- NIOSH Alert – Preventing Occupational Respiratory Disease from Dampness (2013)
———
Documento redatto sulla base di fonti tecniche e scientifiche internazionali. Le informazioni contenute hanno carattere tecnico-divulgativo e non sostituiscono la consulenza professionale specifica.
Gennaio 2026
Renzo-ArtHome
